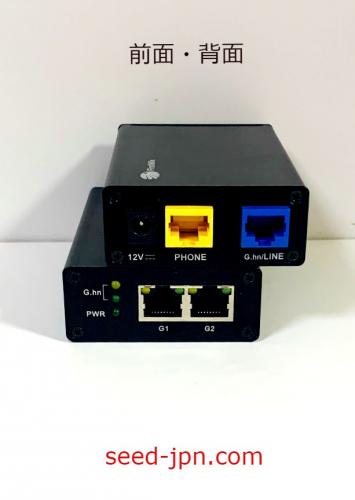

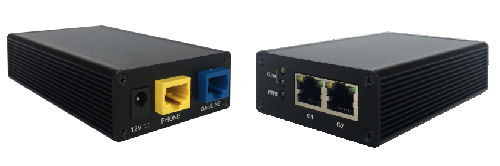

各ポートの名称と機能
黄ポート アナログ電話内線 (必須ではございません)
青ポート G4202LT マスターモデムとクライアントモデム間を2芯または4芯で接続します。
白ポート LANポート ハブ ルーター パソコン カメラなど
青ポート G4202LT マスターモデムとクライアントモデム間を2芯または4芯で接続します。
白ポート LANポート ハブ ルーター パソコン カメラなど

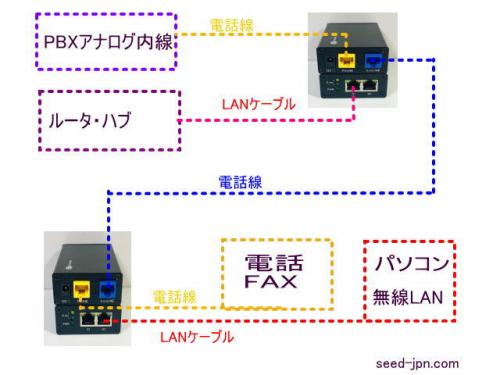

配線図
黄 PBX ビジネスホン主装置のアナログ内線 電話 FAX
赤 ルーター ハブ サーバー パソコン アクセスポイント
青 G.hn 電話線
配線接続工事
1 ルーター ハブよりLANケーブルでG4202T-マスターのLANポートに接続します。
2 G4202T-マスター のG.hnポートよりRJ11もしくはRJ45プラグに接続された電話線を接続。
3 電話線はマスター クライアント間 枝線なし
例1 事務所-----別煉工場
例2 受付------ホテル客室
すでにある電話線を使用して簡単工事
4 G4202T-クライアントのG.hnポートにRJ-11もしくはRJ45に電話線を接続して挿入。
5 G4202T-クライアントのLANポートにパソコン・スイッチングハブ・アクセスポイントなどを接続。
6 両方のG4202Tの電源を入れます。
完了
赤 ルーター ハブ サーバー パソコン アクセスポイント
青 G.hn 電話線
配線接続工事
1 ルーター ハブよりLANケーブルでG4202T-マスターのLANポートに接続します。
2 G4202T-マスター のG.hnポートよりRJ11もしくはRJ45プラグに接続された電話線を接続。
3 電話線はマスター クライアント間 枝線なし
例1 事務所-----別煉工場
例2 受付------ホテル客室
すでにある電話線を使用して簡単工事
4 G4202T-クライアントのG.hnポートにRJ-11もしくはRJ45に電話線を接続して挿入。
5 G4202T-クライアントのLANポートにパソコン・スイッチングハブ・アクセスポイントなどを接続。
6 両方のG4202Tの電源を入れます。
完了
ADSL VDSL G.hn の比較

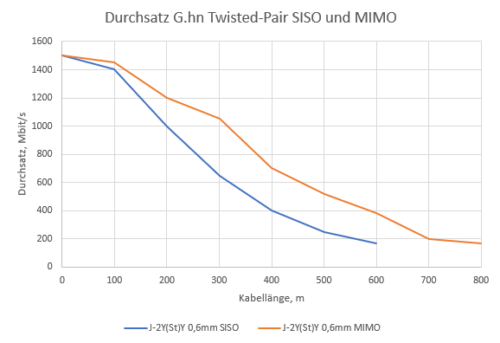

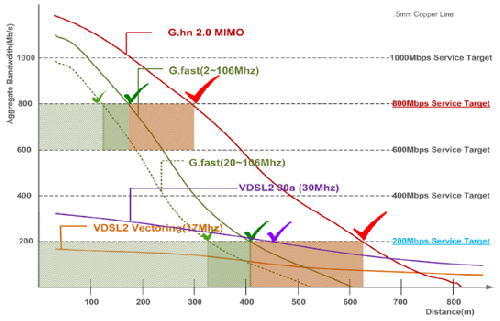

ADSL VDSL G.hn の距離に対するスビートの変化のグラフ
各DSLの最高速度
xDSLの速度比較 下り最大
ADSL VDSL Ghn 比較
ADSL 8 12 24 40 Mbps
VDSL 60mbps
VDSL2 30a 100 Mbps
VDSL2 35b 200 Mbps
G.hn 1,000 Mbps
各DSLの最高速度
xDSLの速度比較 下り最大
ADSL VDSL Ghn 比較
ADSL 8 12 24 40 Mbps
VDSL 60mbps
VDSL2 30a 100 Mbps
VDSL2 35b 200 Mbps
G.hn 1,000 Mbps
