簡単確実LANモジュラープラグ CAT.6

商品コード:
fastlanC6
販売価格(税込):
4,752
ポイント: 44 Pt
メーカー:
シード(SEED)
メーカーURL:
https://seed-jpn.com/telzai/MP/FASTPLUG.html
関連カテゴリ:
モジュラープラグ
モジュラープラグ > CAT.6 LAN用モジュラープラグ
従来のLANモジュラープラグとは違い、慣れていなくても取り付け簡単
確実に結線できるのでケーブルチェックも不用かも。
従来のプラグの不安要素

ケーブルの外皮を剥いて揃えた後

13mm以下で切断

短すぎて奥まで届かない

長すぎてプラグの中でたわむ

8本の線がコンタクト(接点 金線)に届いているか心配

一部の線がクロスしているかも

こんな心配を一挙に解決

LANケーブルの8本の線がプラグを通り抜ける為 最短距離でコンタクトに接続されます。
専用圧着工具PM-3008で圧着とプラグより飛び出た余分の線を切断

CAT.6
RJ45 UTP
金メッキ 50u

100個入り

専用圧着工具(PM-3008R)をご使用ください。
取り付け手順
1 LANケーブルの外皮を剥きます。
2 撚りを戻して色順に揃えます。
2* 撚り戻しから13mm測って切断しなくてもよい。
3 簡単確実プラグに挿入
3* 色順の確認が容易。
  ケーブルが奥まで届いているか確認しなくてよい。
4 カシメます。同時にはみ出した部分が切断されます。
5 完了

取り付け方法 ステップ1

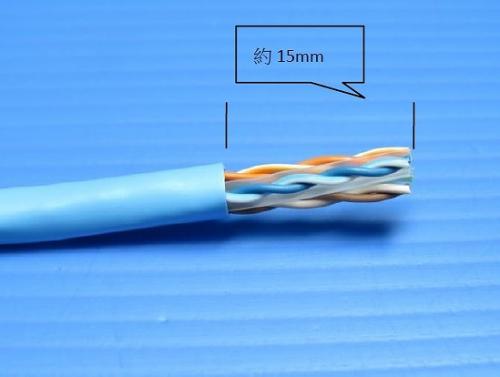

外皮を15mm以上剥きます。

ステップ2

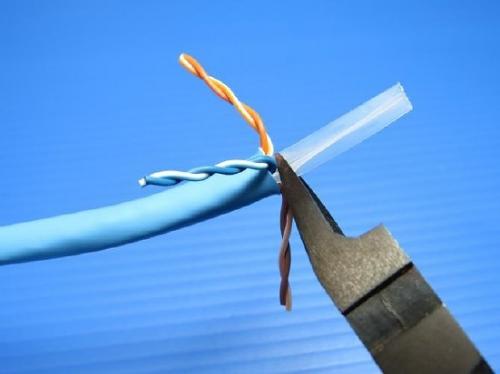

各対を四方に広げて真ん中の十字を根元で切り落とします。

ステップ3

8本の線を揃えます。
1 オレンジ白
2 オレンジ
3 緑白
4 青
5 青白
6 緑
7 茶白
8 茶

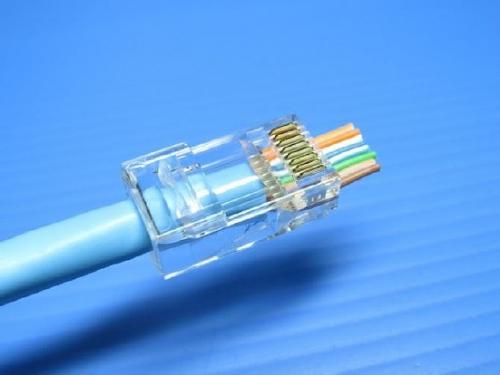

プラグを被せます。

ステップ4

プラグから飛び出た線を引っ張ります。

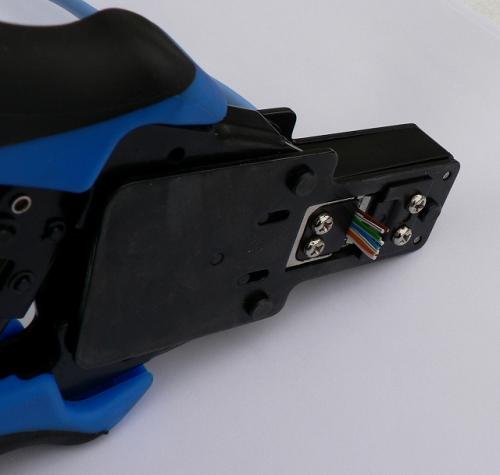

カシメ工具 PM-3008Rに挿入します。
ハンドルを握って圧着切断を同時に行います。
完了

2019/7/1現在 互換性商品

ジェフコム DENSAN
カテゴリー6モジュラープラグ(シールド付・貫通タイプ)
品番:MJHA-808STC
カテゴリー6モジュラープラグ(貫通タイプ)
品番:MJHA-808TC
カテゴリー5モジュラープラグ(貫通タイプ)
品番:MJS-808TC

専用工具:LMJ-8TC
