CAT.6A　 簡単確実LANモジュラープラグ 50個

商品コード：
fastlanC6A-UTP
販売価格(税込)：
4,840 円
ポイント： 44 Pt
メーカー：
シード(SEED)
メーカーURL：
https://seed-jpn.com/telzai/MP/FASTPLUG.html
関連カテゴリ：
モジュラープラグ
モジュラープラグ > CAT.6A LAN用モジュラープラグ
LAN工事 > CAT6A
LAN工事 > 貫通・簡単確実プラグ・工具
従来のLANモジュラープラグとは違い、慣れていなくても取り付け簡単
確実に結線できるのでケーブルチェックも不用かも。
従来のプラグの不安要素

ケーブルの外皮を剥いて揃えた後

CAT.6Aの場合 8mm 以下で切断

短すぎて奥まで届かない

長すぎてプラグの中でたわむ

8本の線がコンタクト(接点　金線)に届いているか心配

一部の線がクロスしているかも

こんな心配を一挙に解決

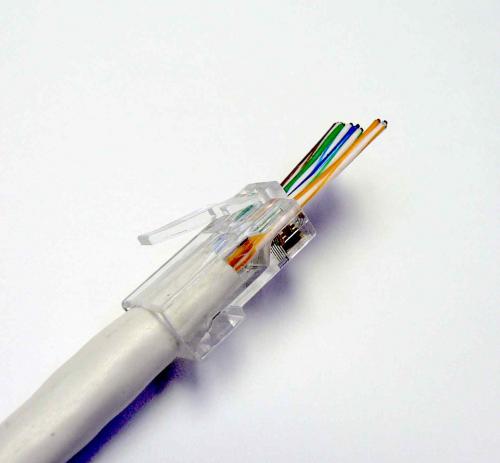

LANケーブルの8本の線がプラグを通り抜ける為　最短距離でコンタクトに接続されます。
専用圧着工具PM-3008で圧着とプラグより飛び出た余分の線を切断

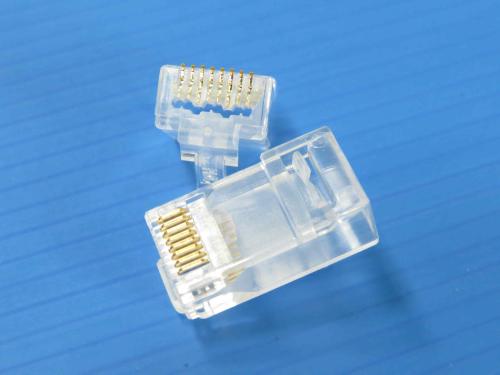

CAT.6A
RJ45 UTP
金メッキ　50u

50個入り

専用圧着工具(PM-3008R)をご使用ください。
取り付け手順
1　LANケーブルの外皮を剥きます。15mm以上
2　撚りを戻して色順に揃えます。
2*　撚り戻しから13mm測って切断しなくてもよい。
3　簡単確実プラグに挿入
3*　色順の確認が容易。
　　ケーブルが奥まで届いているか確認しなくてよい。
4　カシメます。同時にはみ出した部分が切断されます。
5　完了

注意　LANケーブルはCAT.6A標準規格品(23AWG)をご使用ください。

パンドウィットのCAT.6Aケーブルは芯線の被覆が通常のケーブルより厚く貫通しません。
以下のプラグをご使用ください。
CAT.6A　STP　簡単確実LANモジュラープラグ 50個
商品コード: fastlanC6A-STP

取り付け方法　ステップ1

外皮を15mm以上剥きます。
CAT.6A　 簡単確実LANモジュラープラグ 50個 画像を拡大する

ステップ2

各対を四方に広げて真ん中の十字を根元で切り落とします。
CAT.6A　 簡単確実LANモジュラープラグ 50個 画像を拡大する

ステップ3

8本の線を揃えます。
1　オレンジ白　
2　オレンジ
3　緑白
4　青
5　青白
6　緑
7　茶白
8　茶

プラグを被せます。
CAT.6A　 簡単確実LANモジュラープラグ 50個 画像を拡大する

ステップ4

プラグから飛び出た線を引っ張ります。
カシメ工具　PM-3008Rに挿入します。
ハンドルを握って圧着切断を同時に行います。
完了

詳細説明

CAT.6A　 簡単確実LANモジュラープラグ 50個 画像を拡大する

2019/7/1現在　互換性商品 仕様

ジェフコム　DENSAN
カテゴリー6モジュラープラグ(シールド付・貫通タイプ)
品番:MJHA-808STC
カテゴリー6モジュラープラグ(貫通タイプ)
品番:MJHA-808TC
カテゴリー5モジュラープラグ(貫通タイプ)
品番:MJS-808TC

専用工具:LMJ-8TC

注意　LANケーブルはCAT.6A標準規格品(23AWG)をご使用ください。

仕様
Part No.　P8-071-2
C6A 8P8C--2R-V FAST (Pass Through) 2 rows UTP Plug
Performance Category　C6A UTP
Description　8P8C--2R-V FAST 2 rows UTP C6A
Conductor hole　1.0mm
Max. Cable Outer Dia.　For Round Cable
Shielded Material　Non-Shielded.
Operating Temperature　-10°C to 60°C
Compatible boot　SR-032M
Related Crimping Tools　PM-3008R
CAT.6A　 簡単確実LANモジュラープラグ 50個 画像を拡大する
