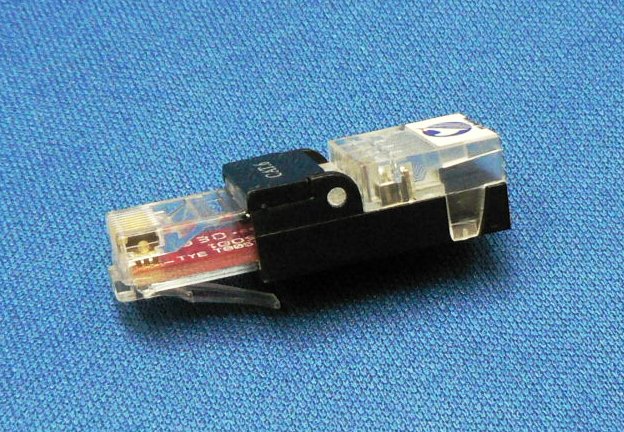

Cat.6MP-TL 工具不用Cat.6 LANプラグ
専用圧着工具不用
工事説明書

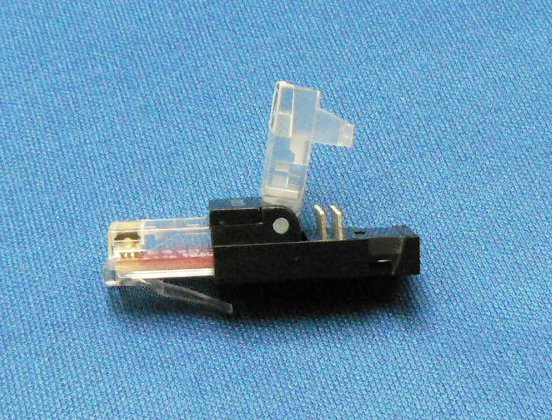

1.cat.6mp-TLの蓋カバーを開けます。

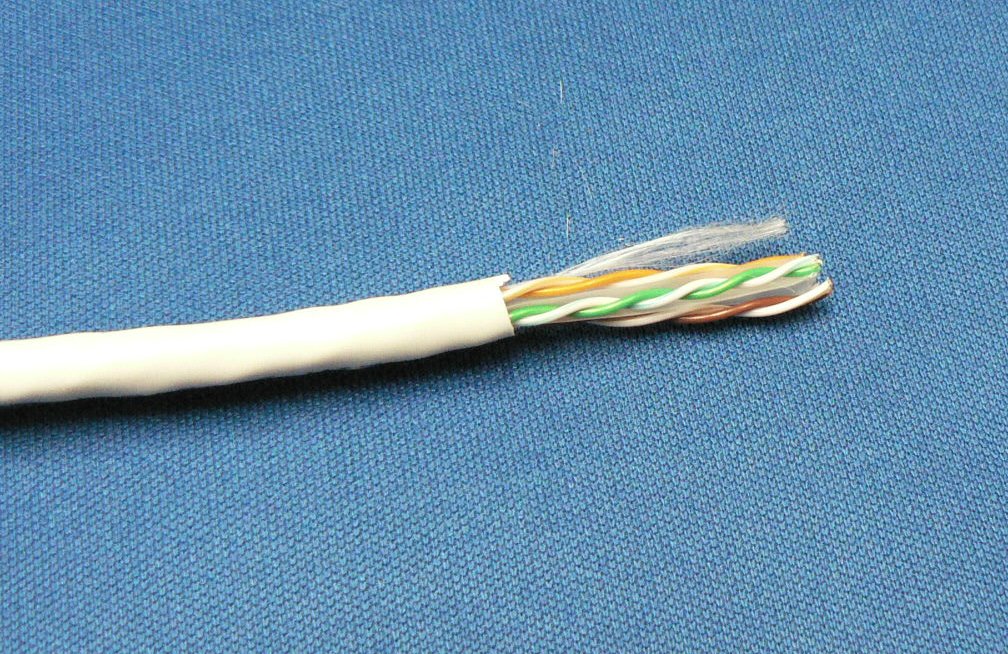

cat.6ケーブルの外皮わ2cmほど剥きます。

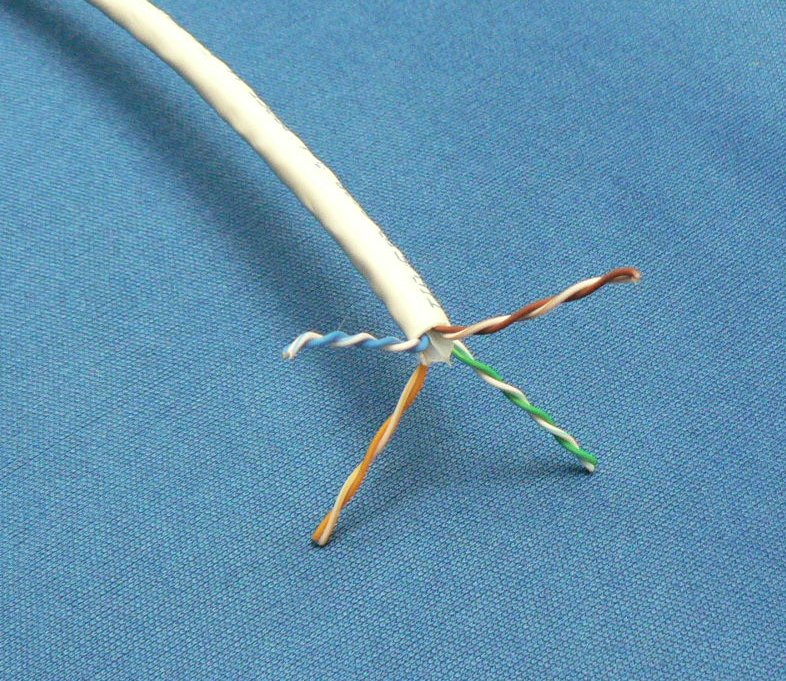

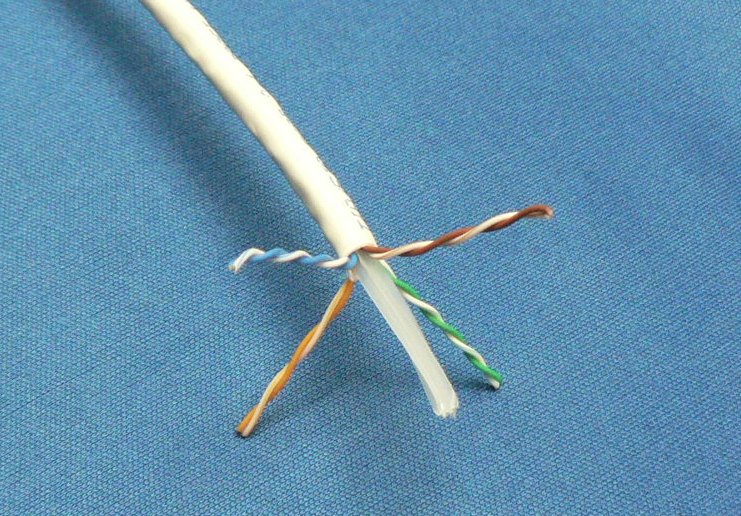

中の十字の部分を根元でカットします。

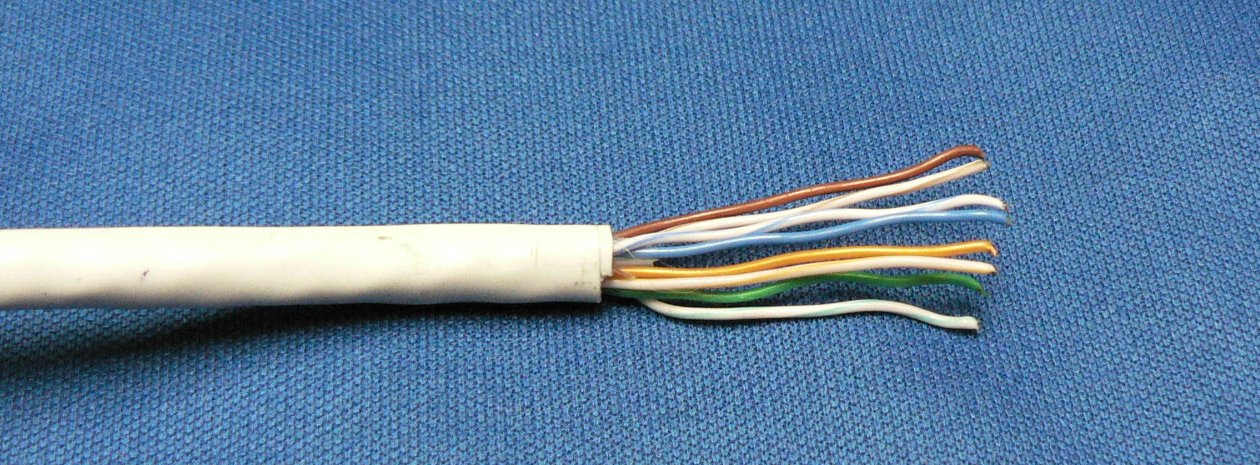

各線をプラグカバーに表示してあるとおりそろえます。
A=T568A //B=T568Bはケーブルに表記してあります

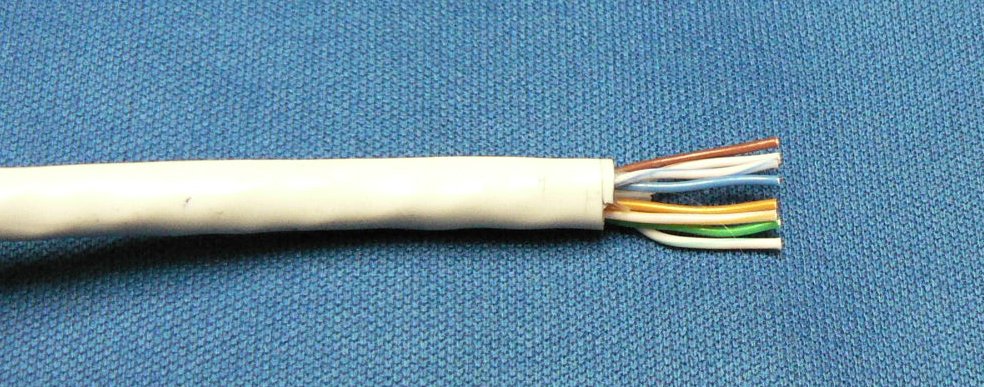

7.5mm〜8mm程度でカットします。出来るだけ短く

LANケーブルをカバーに挿入します。

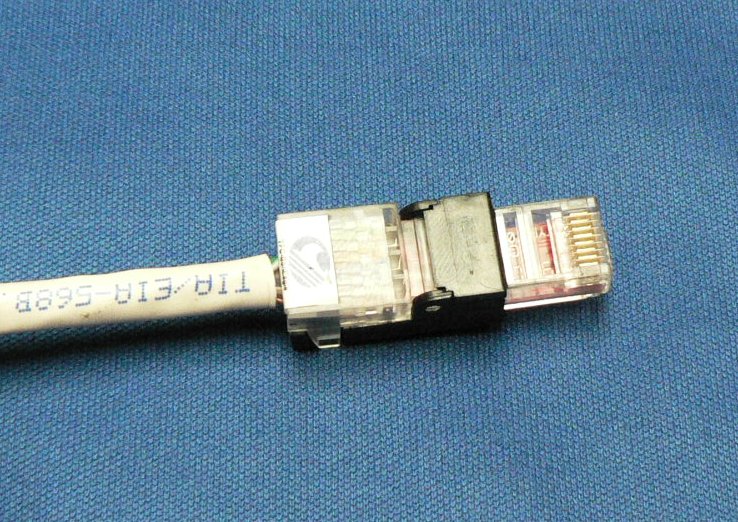

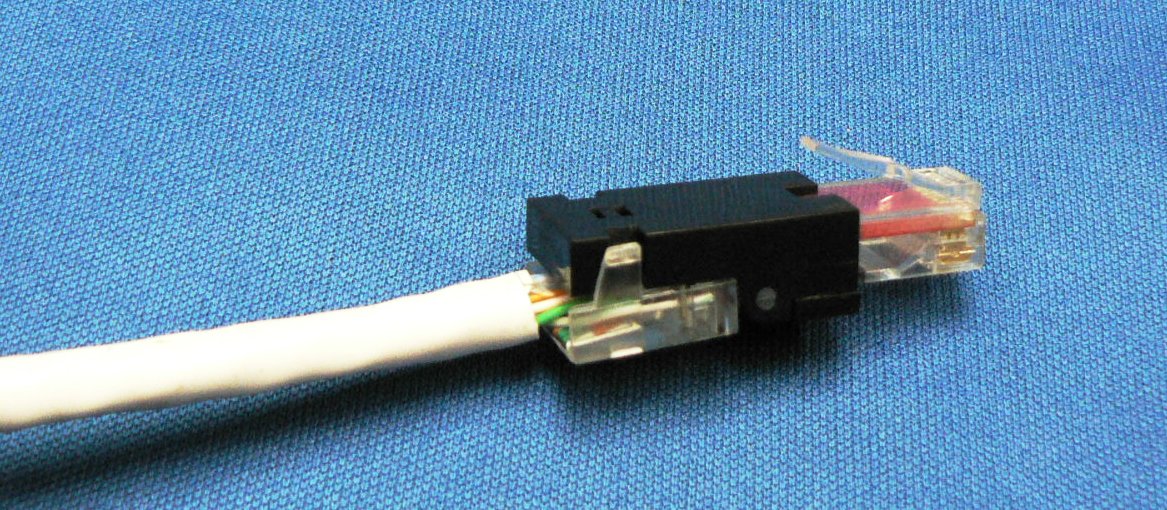

蓋カバーをしっかり閉めて完成。
