型番 V102M
リンク速度 下り最大100 [Mbps]/上り最大100 [Mbps]
VDSL ITU-T G.993.1/2, SG15Q4 DMT Compliance
接続ポート DSL RJ11: 1ポート (モジュラー接続)
PHONE RJ11/PHONEポート × 1 (電話機接続)
LAN RJ45/10/100Base-T Ethernetポート × 2 (Auto MDIX)
電源 ACアダプタ (100V,50-60Hz)
動作温度 0〜50℃
湿度 5〜95%
サイズ(H×W×D) 120(H) ×90(W) ×28(D) [mm]
適合 FCC Part 15,CE,VCCI Class A

VDSL2 V102M

スイッチ ピン1 ピン2 ピン3 ピン4
VTU-C/R プロフィール プロファイル SNR
OFF VTU-C
センター側 親
30a AnnexA 9dB
ON VTU-R
リモート側 子
17a AnnexB 6dB
センター リモート

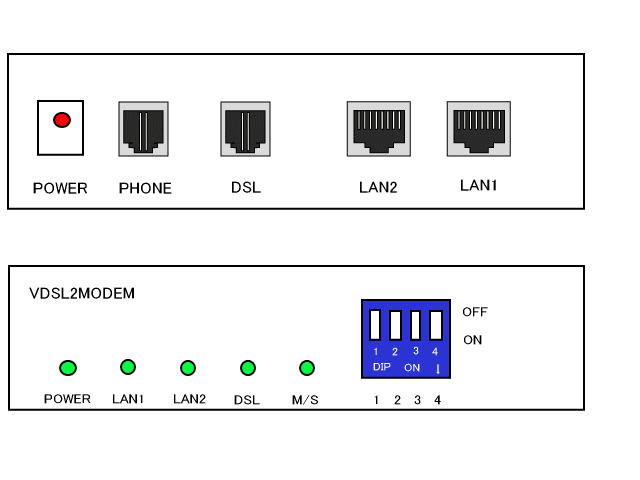

POWER 電源アダプター
PHONE(RJ11) 電話回線 内線 電話機
DSL(RJ11) VDSL LINE RJ11 (最大2000m)
LAN1.2(RJ45) ルーター・ハブ  パソコン・IP電話機・ネットワークカメラ

ディップスイッチの設定

工事手順

1. センター側のディプスイッチ 1 をOFFにします。

2. センター側のPHONEジャックに交換機内線・LINEを機紐で接続します。(電話が無い場合は不要)

3. センター側のLANポートにハブ等からLANケーブルを接続します。

4. センター側のDSLポートに2芯ワイヤーを接続しリモート側のDSLポートと繋ぎます。

5. リモート側のディップスイッチ 1 を ONにします。

6. リモート側PHONEジャックに交換機内線・LINEを機紐で接続します。(電話が無い場合は不要)

7. リモート側のLANポートにハブ等からLANケーブルを接続します。
